28V 3 चरण BLDC मोटर नियंत्रक 5A ब्रशलेस इंजन स्पीड नियंत्रक

आवेदन नोट्सः

1.यह पुष्टि करें कि मोटर के वोल्टेज और शक्ति मापदंड निर्दिष्ट ड्राइवर बोर्ड की सीमा से अधिक नहीं हैं।

2.इस ड्राइवर बोर्ड का उपयोग 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए किया जाता है, लेकिन सीधे सभी 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए सूट नहीं है।पीछे हटाना, मोटर नोलोड कार्य करंट बहुत बड़ा है, गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ शुरू नहीं किया जा सकता है।) ग्राहक सर्वोत्तम ड्राइविंग प्रभाव प्राप्त करने के लिए वास्तविक स्थिति के अनुसार ड्राइवर बोर्ड के प्रतिरोध और क्षमता को समायोजित कर सकते हैं (समायोजन करने के लिए अनुलग्नक देखें)

3.JYQD_V8.20B ड्राइव बोर्ड नंगा बोर्ड है, 36W से कम ड्राइव पावर मोटर को गर्मी अपव्यय को मजबूर करने की आवश्यकता नहीं है, सामान्य वेंटिलेशन सुनिश्चित करने की आवश्यकता है।

4.ड्राइवर बोर्ड पर स्थित 5 वी आउटपुट पोर्ट को बाहरी विद्युत उपकरणों से जोड़ने की अनुमति नहीं है।यह केवल गति विनियमन और उलट के लिए इस बोर्ड के लिए बाहरी potentiometers और स्विच कनेक्ट करने के लिए उपयुक्त है.

5.JYQD_V8.20B ड्राइव बोर्ड पर M पोर्ट मोटर गति पल्स संकेत का आउटपुट है, और आउटपुट करंट 5mA से कम है।

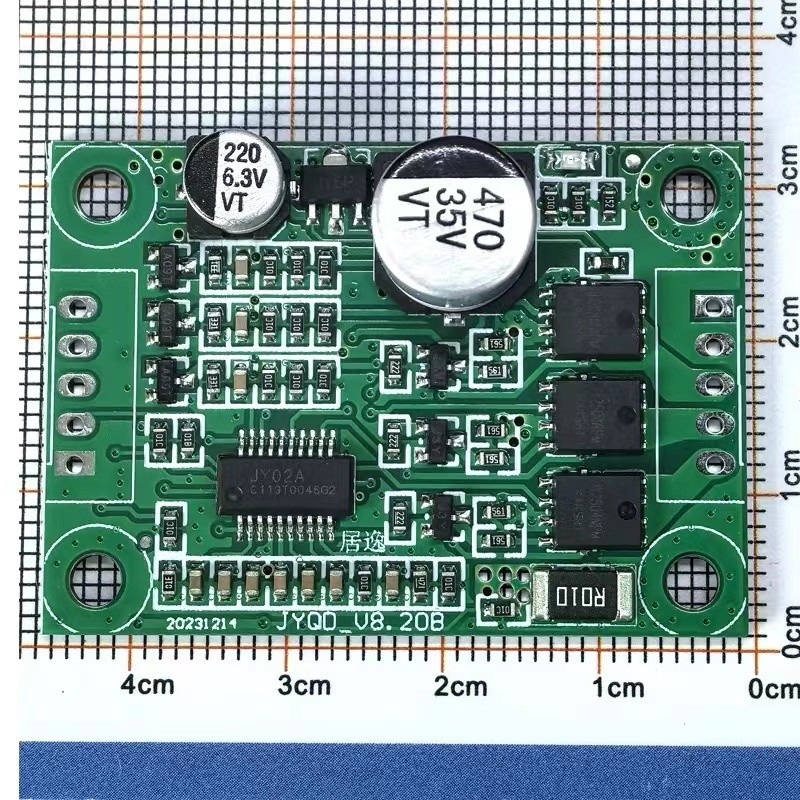

ड्राइवर बोर्ड आरेख

वायरिंग आरेख का सामने का भाग

वायरिंग आरेख

बंदरगाह विवरण

1.नियंत्रण पोर्ट(बाएं)

जीएनडीड्राइवर बोर्ड के आंतरिक नियंत्रण के लिए प्रयोग किया जाता है

वीआरगति नियंत्रण पोर्ट. एनालॉग वोल्टेज गति विनियमन 0.1V-5V गति विनियमन, रैखिक गति विनियमन कम से उच्च करने के लिए।पीडब्ल्यूएम गति विनियमन को ड्राइवर बोर्ड के साथ ग्राउंड करने की आवश्यकता है.

Z/Fएक दिशा में 5V उच्च स्तर या कोई कनेक्ट कनेक्ट करें, दूसरी दिशा में 0V निम्न स्तर या GND कनेक्ट करें।

FGमोटर गति पल्स सिग्नल आउटपुट पोर्ट, 5V पल्स सिग्नल

5Vड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज, बाहरी पोटेंशियोमीटर या गति समायोजन और रिवर्स ऑपरेशन के लिए स्विच।

2पावर पोर्ट(दाएं)

पी+️ डीसी +

पी- ️ डीसी -

एमसीमोटर चरण सी

एमबीमोटर चरण बी

एमएमोटर चरण ए

3.कृपया ध्यान दें कि मोटर चरण तार और हॉल तार बहुत लंबे नहीं होना चाहिए, क्योंकि ड्राइवर बोर्ड पीछे विद्युत गति बल का पता लगाने पर निर्भर करता है,यह सिग्नल हस्तक्षेप का कारण होगा अगर तार बहुत लंबा है.

4.पावर पोर्ट और कंट्रोल पोर्ट दोनों के लिए पोर्ट दूरी 2.54 मिमी है।

5.हीट सिंक जोड़ते समय या ड्राइवर बोर्ड लगाने पर, कृपया ड्राइवर बोर्ड के इन्सुलेशन पर ध्यान दें।

आयामी चित्र

इकाई:मिमी
