| ब्रांड नाम: | JUYI |
| मॉडल संख्या: | JYQD-V8.3B |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | पीई बैग + गत्ते का डिब्बा |
| भुगतान की शर्तें: | टी/टी, एल/सी, पेपैल |
| 5V-----ड्राइवर बोर्ड का आंतरिक आउटपुट वोल्टेज |
| एम---- मोटर गति पल्स सिग्नल आउटपुट पोर्ट, 5V पल्स सिग्नल. |
| Z/F---- घुमावदार दिशा नियंत्रण बंदरगाहों. कनेक्ट 5V उच्च स्तर या कोई कनेक्ट है आगे की दिशा, कनेक्ट 0 वी कम स्तर या कनेक्ट करने के लिए GND विपरीत दिशा है. |
| वीआर----गति नियंत्रण पोर्ट. एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5V, इनपुट प्रतिरोध 20K ओम है, GND के साथ कनेक्ट जब इनपुट पीडब्ल्यूएम गति विनियमन, पीडब्ल्यूएम आवृत्तिः 1-20KHZ; ड्यूटी चक्र 0-100% |
| जीएनडीड्राइव बोर्ड के आंतरिक नियंत्रण के लिए प्रयोग किया जाता है |
| एमए----मोटर चरण ए |
| एमबी---- मोटर चरण बी |
| एमसी---- मोटर चरण सी |
| जीएनडी----डीसी- |
| वीसी---- डीसी + |
| आवेदन नोट्सः |
| 1यह सुनिश्चित करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट ड्राइवर बोर्ड की सीमा से अधिक न हों। |
|
2. इस ड्राइवर बोर्ड का उपयोग 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए किया जाता है, लेकिन सभी 3-चरण ब्रशलेस सेंसरलेस मोटर्स के लिए सीधे सूट नहीं है। यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे स्टार्टिंग जिट,पीछे हटाना, मोटर नोलोड कार्य करंट बहुत बड़ा है, गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ शुरू नहीं किया जा सकता है।) ग्राहक सर्वोत्तम ड्राइविंग प्रभाव प्राप्त करने के लिए वास्तविक स्थिति के अनुसार ड्राइवर बोर्ड के प्रतिरोध और क्षमता को समायोजित कर सकते हैं (समायोजन कैसे करें इसके लिए अनुलग्नक देखें)
|

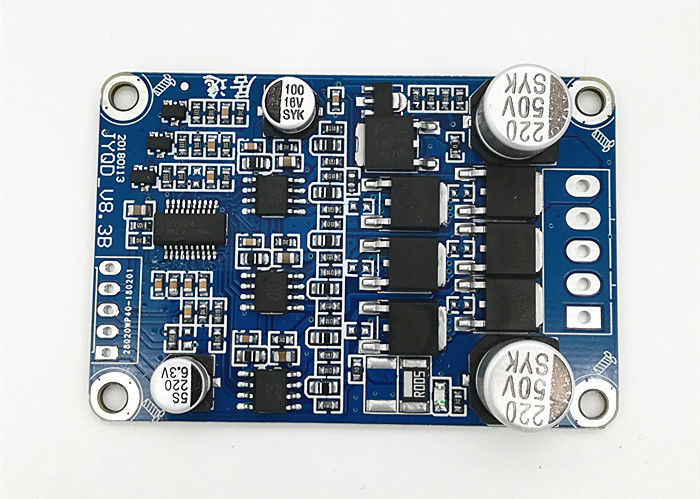

| 3. JYQD_V8.3Bड्राइवर बोर्ड एक खाली बोर्ड है जिसमें आवास और हीटसिंक नहीं है। यदि मोटर की शक्ति 60W से कम है, तो इसे हीटसिंक जोड़ने की आवश्यकता नहीं है,यह केवल सामान्य वेंटिलेशन और अच्छी तरह से इन्सुलेशन सुनिश्चित करने की जरूरत हैयदि मोटर की शक्ति 60W से अधिक है, तो उसे नीचे दिए गए आरेख की तरह हीटसिंक जोड़ना होगा। |
|
4. कृपया ध्यान दें कि JYQD_V8.3B ड्राइवर बोर्ड में रिवर्स कनेक्शन सुरक्षा नहीं है, यदि रिवर्स ध्रुवीयता कनेक्शन हो तो यह ड्राइवर बोर्ड को स्थायी रूप से क्षतिग्रस्त कर देगा।
|
|
5. ड्राइवर बोर्ड पर 5V आउटपुट पोर्ट बाहरी डिवाइस कनेक्ट करने के लिए मना करता है. यह केवल गति विनियमन और उलट के लिए बोर्ड के बाहरी potentiometer और स्विच पर लागू होता है.
|
| 6JYQD_V8.3B ड्राइवर बोर्ड पर ¥M ¥ टर्मिनल मोटर गति पल्स आउटपुट सिग्नल (पुश-पुल आउटपुट) है, और अधिकतम आउटपुट करंट 5mA से कम है। |
