| ब्रांड नाम: | JUYI |
| मॉडल संख्या: | JYQD-V6.7 |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| पैकेजिंग विवरण: | पीई बैग + गत्ते का डिब्बा |
| भुगतान की शर्तें: | टी/टी, एल/सी, पेपैल |
| 1यह सुनिश्चित करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट ड्राइवर बोर्ड की सीमा से अधिक न हों। |
| 2यह बीएलडीसी मोटर ड्राइवर बोर्ड 3 चरण ब्रशलेस सेंसरलेस मोटर के लिए उपयोग किया जाता है, लेकिन सभी 3 चरण ब्रशलेस सेंसरलेस मोटर के लिए सीधे सूट नहीं है।यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे स्टार्टिंग जिट, रिवर्स करते समय, मोटर नोलोड वर्किंग करंट बहुत बड़ा है, गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ शुरू नहीं किया जा सकता है।) ग्राहक सर्वोत्तम ड्राइविंग प्रभाव प्राप्त करने के लिए वास्तविक स्थिति के अनुसार ड्राइवर बोर्ड के प्रतिरोध और क्षमता को समायोजित कर सकते हैं (समायोजन कैसे करें इसके लिए अनुलग्नक देखें) |

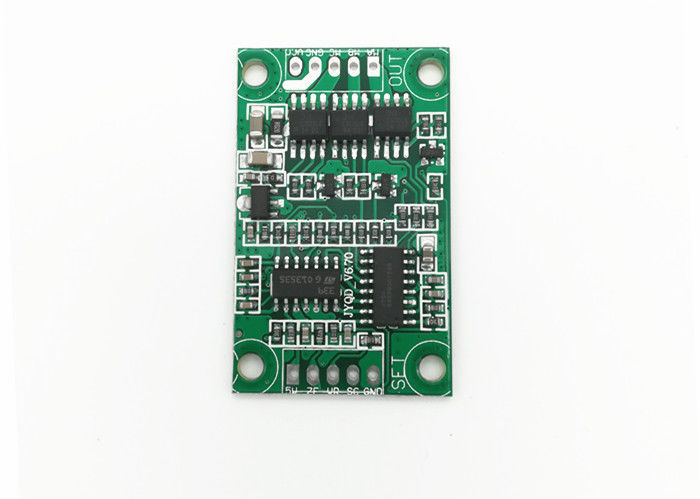

| 3. JYQD-V6.7 ड्राइवर बोर्ड आवास और हीटसिंक के बिना नंगे बोर्ड है. अगर मोटर की शक्ति 60W से कम है, यह हीटसिंक जोड़ने की जरूरत नहीं है,यह केवल सामान्य वेंटिलेशन और अच्छी तरह से इन्सुलेशन सुनिश्चित करने की जरूरत हैयदि मोटर की शक्ति 36W से अधिक हो तो उसे नीचे दी गई रेखाचित्र के समान हीटसिंक जोड़ना होगा। |
| Z/F---- घुमावदार दिशा नियंत्रण बंदरगाहों. कनेक्ट 5V उच्च स्तर या कोई कनेक्ट है आगे की दिशा, कनेक्ट 0 वी कम स्तर या कनेक्ट करने के लिए GND विपरीत दिशा है. |
वीआर----गति नियंत्रण पोर्ट. एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5V, इनपुट प्रतिरोध 20K ओम है, GND के साथ कनेक्ट जब इनपुट पीडब्ल्यूएम गति विनियमन, पीडब्ल्यूएम आवृत्तिः 1-20KHZ; ड्यूटी चक्र 0-100% |
| जीएनडीड्राइव बोर्ड के आंतरिक नियंत्रण के लिए प्रयोग किया जाता है |
| एमए----मोटर चरण ए |
| एमबी---- मोटर चरण बी |
| एमसी---- मोटर चरण सी |
| जीएनडी----डीसी- |
| वीसी---- डीसी + |
