3 चरण BLDC मोटर चालक

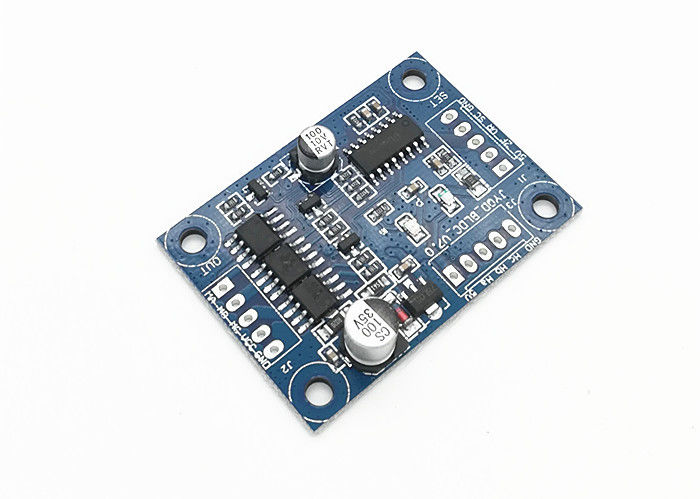

हॉल प्रभाव 3 चरण BLDC मोटर नियंत्रक घूर्णन दिशा नियंत्रण पोर्ट

सभी श्रेणियाँ

उच्च वोल्टेज बीएलडीसी मोटर नियंत्रक

हॉल प्रभाव 3 चरण BLDC मोटर नियंत्रक घूर्णन दिशा नियंत्रण पोर्ट

ब्रांड नाम:	JUYI
मॉडल संख्या:	JYQD-V7.0
एमओक्यू:	1 सेट
कीमत:	बातचीत योग्य
पैकेजिंग विवरण:	पीई बैग + गत्ते का डिब्बा
भुगतान की शर्तें:	टी/टी, एल/सी, पेपैल

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

कार्यरत वोल्टेज:

12-24वीडीसी

वर्किंग करंट:

पीडब्ल्यूएम गति नियंत्रण:

कार्य चक्र 0-100% (1-20KHZ)

स्पीड पल्स सिग्नल आउटपुट:

त्रुटि एलईडी:

अधिकतम करंट:

आपूर्ति की क्षमता:

1000sets / दिन

प्रमुखता देना:

3 चरण एसी मोटर नियंत्रक

तीन चरण pwm मोटर चालक

उत्पाद वर्णन

JYQD-V7.0,12V/24VDC DC,2A कार्य करंट BLDC मोटर नियंत्रक हॉल प्रभाव BLDC मोटर के लिए

मॉडलःJYQD-V7.0

ऑपरेटिंग तापमानः-20°C से 85°C

ऑपरेटिंग वोल्टेजः 12V/24V

अधिकतम करंट:3A

निरंतर कार्य करंट:2A

पीडब्ल्यूएम गति विनियमन ((1-20khz): कर्तव्य चक्र 0-100%

एनालॉग वोल्टेज गति विनियमनः0-5V

एलईडी त्रुटिःहाँ

आवेदन दिशानिर्देश

1यह पुष्टि कीजिए कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट सीमा से अधिक नहीं हैं।

2. 120° पर हॉल के साथ हॉल ब्रशलेस डीसी मोटर के लिए लागू, सभी निर्माताओं के हॉल लाइन अनुक्रम के अनुरूप नहीं हैं,आप वास्तविक स्थिति के अनुसार हॉल लाइन अनुक्रम या मोटर तीन चरण लाइन अनुक्रम समायोजित कर सकते हैं, सर्वोत्तम ड्राइविंग प्रभाव प्राप्त करने के लिए।

3. JYQD-V7.0 बिना आवास और हीटसिंक के ड्राइवर बोर्ड है, यह बिना किसी हीटसिंक के 36 वाट से नीचे की मोटर को चला सकता है, लेकिन सामान्य वेंटिलेशन की आवश्यकता होती है।

4. ड्राइव बोर्ड पर 5V आउटपुट पोर्ट बाहरी बिजली उपकरण कनेक्ट करने के लिए मना किया है. यह केवल बाहरी potentiometer या गति समायोजन के लिए स्विच के लिए लागू होता है,कम्यूटेशन और सक्षम ऑपरेशन

वायरिंग आरेख

1नियंत्रण पोर्ट

5Vड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज, बाहरी पोटेंशियोमीटर या गति समायोजन और रिवर्स ऑपरेशन के लिए स्विच

Z/Fघुमावदार दिशा नियंत्रण बंदरगाहों. कनेक्ट ¥ 5V ¥ उच्च स्तर या कोई कनेक्ट नहीं है आगे की दिशा, कनेक्ट 0 वी कम स्तर या कनेक्ट करने के लिए GND है विपरीत दिशा.

वीआरगति नियंत्रण पोर्ट। एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5V, इनपुट प्रतिरोध 20K ओम है, इनपुट पीडब्ल्यूएम गति विनियमन, पीडब्ल्यूएम आवृत्तिः 1-20KHZ; ड्यूटी चक्र 0-100% पर जीएनडी के साथ कनेक्ट करें

एससीपोर्ट कंट्रोल सक्षम करें. ऑपरेशन की अनुमति देने के लिए 5V कनेक्ट करें या कनेक्ट न करें, ऑपरेशन को प्रतिबंधित करने के लिए GND कनेक्ट करें.

जीएनडीड्राइव बोर्ड के आंतरिक नियंत्रण के लिए प्रयोग किया जाता है

2पावर पोर्ट

एमए----मोटर चरण ए

एमबी---- मोटर चरण बी

एमसी---- मोटर चरण सी

जीएनडी----डीसी-

वीसी---- डीसी +

3:हॉल सेंसर पोर्ट

हा--- हॉल ए

एचबी---हॉल बी

Hc--- हॉल सी

जीएनडी--- जीएनडी

5V---5V आउटपुट

4. यदि ड्राइवर बोर्ड मोटर से 50 सेमी से अधिक की दूरी पर है, तो आश्रित तारों का उपयोग करें, अन्यथा यह असामान्य ड्राइविंग का कारण बन सकता है, जो सामान्य उपयोग को प्रभावित करता है।

5नियंत्रण पोर्ट दूरीः 2.54 मिमी, पावर पोर्ट दूरीः2.54 मिमी

6ड्राइवर MOSFET और हीटसिंक या इंस्टॉलेशन प्लेट के बीच की इन्सुलेशन पर ध्यान दें।

आयामी चित्र

हॉल प्रभाव 3 चरण BLDC मोटर नियंत्रक घूर्णन दिशा नियंत्रण पोर्ट 3

डाउनलोड JYQD-V7.0 उपयोगकर्ता मैनुअल

JYQD-V7.0-अंग्रेजी.pdf
