90V पीडब्लूएम मॉसफेट ड्राइवर, तीन स्वतंत्र उच्च और निम्न पक्ष के साथ 3 चरण गेट ड्राइवर

JY213L 90V तीन-चरण गेट ड्राइवर के साथ तीन स्वतंत्र उच्च और निम्न पक्ष संदर्भित आउटपुट चैनल

विवरण

JY213L तीन स्वतंत्र उच्च और निम्न पक्ष संदर्भित आउटपुट चैनलों के साथ MOSFET और IGBT उपकरणों के लिए एक हाई-स्पीड 3-चरण गेट ड्राइवर है। बिल्ट-इन डेड टाइम प्रोटेक्शन और शूट-थ्रू प्रोटेक्शन आधे पुल को नुकसान से बचाता है। यूवीएलओ सर्किट खराबी को रोकते हैं जब वीसीसी और वीबीएस निर्दिष्ट थ्रेशोल्ड वोल्टेज से कम होते हैं। एक उपन्यास उच्च वोल्टेज बीसीडी प्रक्रिया और आम-मोड शोर रद्द करने की तकनीक उत्कृष्ट नकारात्मक क्षणिक वोल्टेज सहिष्णुता प्राप्त करते हुए उच्च डीवी / डीटी शोर स्थितियों के तहत उच्च-साइड ड्राइवरों का स्थिर संचालन प्रदान करती है। एक सक्षम पिन (EN) = शामिल किया गया है ताकि अतिरिक्त बैटरी को जीवनकाल का एहसास करने के लिए चिप को कम मौन वर्तमान स्थिति में सेट करने के लिए स्टैंडबाय मोड का उपयोग किया जा सके।

आवेदन
• ई-बाइक / इलेक्ट्रिक पावर टूल 3-चरण मोटर ड्राइवर
• बैटरी चालित मिनी / माइक्रो मोटर नियंत्रण
• सामान्य प्रयोजन पलटनेवाला

विशेषताएं
• एकीकृत 90V आधा-पुल उच्च साइड ड्राइवर
• 3-चरण आधा-पुल फाटकों तक ड्राइव करने की क्षमता
• प्रत्येक उच्च पक्ष चान के लिए निर्मित बूट पट्टा डायोड
• निर्मित में मृत समय सुरक्षा
• शूट-थ्रू सुरक्षा
• वीसीसी और वीबीएस के लिए वोल्टेज लॉकआउट के तहत
वीसीसी और वीबीएस के लिए कम परिचालन वोल्टेज 0-5.5 वी
• 3.3V और 5V इनपुट तर्क संगत
• कम अतिरिक्त वर्तमान के लिए पिन (एन) सक्षम करें
• IO + / IO-: + 1.2A / –2.0A VCC = 15V, VBS = 15V पर
• अंतर्निहित समय: 0.5us (टाइप)
• कॉमन-मोड dV / dt नॉइज़ कैंसलेशन सर्किट
• नकारात्मक क्षणिक वोल्टेज का सहिष्णु
बेहतर शोर उन्मुक्ति के लिए कम डीआई / डीटी गेट ड्राइव
• -40ºC से 125ºC ऑपरेटिंग रेंज

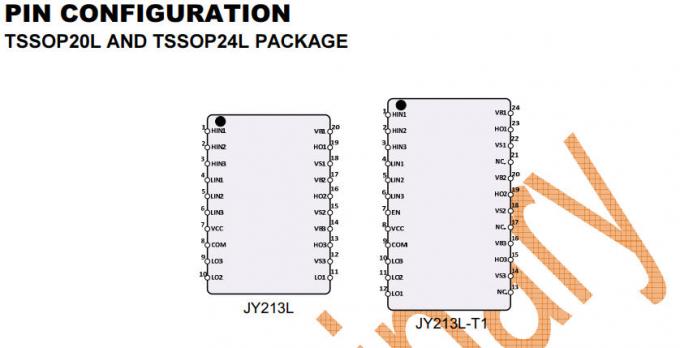

• छोटे पदचिह्न पैकेज: TSSOP20L / 24L, 173m

समारोह विवरण
कम बिजली की आपूर्ति: वीसीसी
वीसीसी कम साइड सप्लाई है और यह इनपुट लॉजिक और लो साइड आउटपुट पावर स्टेज दोनों को पावर प्रदान करता है। बिल्ट-इन
अंडर-वोल्टेज लॉकआउट सर्किट एक विशिष्ट वीसीसी आपूर्ति वोल्टेज अधिक होने पर डिवाइस को पर्याप्त शक्ति पर संचालित करने में सक्षम बनाता है
VCCUV + = 4.2V मौजूद है, जिसे FIG के रूप में दिखाया गया है। 1. JY213L सभी गेट ड्राइवर आउटपुट को बंद कर देता है, जब वीसीसी आपूर्ति करता है
वोल्टेज VCCUV- = 3.8 V से नीचे है, जिसे FIG के रूप में दिखाया गया है। 1. यह बाहरी बिजली उपकरणों को बेहद कम गेट के खिलाफ रोकता है
ऑन-स्टेट के दौरान वोल्टेज का स्तर जिसके परिणामस्वरूप अत्यधिक बिजली अपव्यय हो सकता है।

उच्च साइड पावर की आपूर्ति: VBS (VB1-VS1, VB2-VS2, VB3-VS3)
वीबीएस उच्च पक्ष की आपूर्ति वोल्टेज है। कुल उच्च पक्ष सर्किटरी बाहरी उच्च के बाद COM के संबंध में तैर सकती है
साइड पॉवर डिवाइस एमिटर / सोर्स वोल्टेज। आंतरिक कम बिजली की खपत के कारण, पूरे उच्च पक्ष सर्किटरी हो सकते हैं
VCC से जुड़े बूटस्ट्रैप टोपोलॉजी द्वारा आपूर्ति की जाती है, और इसे छोटे बूटस्ट्रैप कैपेसिटर से संचालित किया जा सकता है। उपकरण
आपूर्ति क्षेत्र के एक कार्य के रूप में ऑपरेटिंग क्षेत्र एफआईजी में दिया गया है। 2।
लॉग इन करें और लॉग इन करें: हाई एंड लिन (HIN1,2,3 / LIN1,2,3)
LSTTL और सीएमओएस संगतता नीचे की गारंटी देने के लिए प्रत्येक इनपुट की Schmitt ट्रिगर दहलीज को काफी कम डिज़ाइन किया गया है
3.3V नियंत्रक आउटपुट। इनपुट श्मिट ट्रिगर और उन्नत शोर फ़िल्टरिंग शॉर्ट इनपुट दालों की शोर अस्वीकृति प्रदान करते हैं। एक
VCC आपूर्ति स्टार्ट-अप राज्य के दौरान प्रत्येक इनपुट के बारे में 100kΩ (सकारात्मक तर्क) के आंतरिक पुल-डाउन रोकनेवाला।
ड्राइवर के उचित संचालन के लिए न्यूनतम अनुशंसित इनपुट पल्स-चौड़ाई 300ns है।

शॉट-थ्रू संस्करण
JY213L शूट-थ्रू प्रोटेक्शन सर्किट्री (जिसे क्रॉस चालन रोकथाम सर्किटरी भी कहा जाता है) से लैस है।
अंजीर। 3 दिखाता है कि यह सुरक्षा सर्किटरी एक ही समय में उच्च और निम्न-पक्ष स्विच दोनों को कैसे रोकती है।
जब हाई-साइड और लो-साइड ड्राइवर दोनों को नियंत्रित करने वाले इनपुट दोनों तर्क IGH हैं, तो दोनों ड्राइवर आउटपुट खींचे जाते हैं
एक ही पुल में दो बिजली उपकरणों को बंद करने के लिए तर्क के लिए नीचे।
