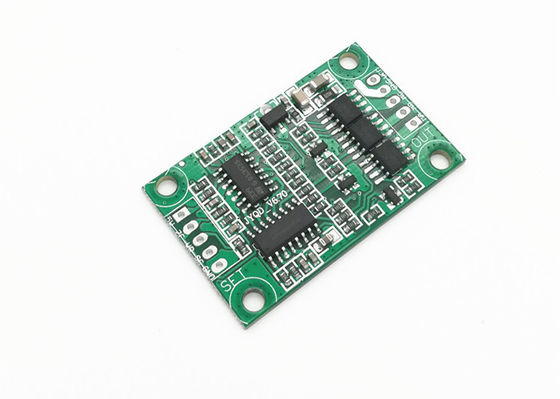

Arduino BLDC मोटर ड्राइवर 12-24V DC 2A वर्तमान गति पल्स सिग्नल आउटपुट मोटर नियंत्रक

ग्राहक समीक्षा
महान ग्राहक सेवा और सब कुछ समय पर आ गया। उत्पाद गुणवत्तापूर्ण कार्य था।

—— मलिक विलियम

महान उत्पाद और हम जवाबदेही से बहुत खुश हैं। हमने कई बार खरीदारी की है और बहुत संतुष्ट हैं।

—— माथियस कुम्हार

मैं अब ऑनलाइन चैट कर रहा हूँ

Arduino BLDC मोटर ड्राइवर 12-24V DC 2A वर्तमान गति पल्स सिग्नल आउटपुट मोटर नियंत्रक

Arduino BLDC मोटर ड्राइवर 12-24V DC 2A वर्तमान गति पल्स सिग्नल आउटपुट मोटर नियंत्रक
Arduino BLDC मोटर ड्राइवर 12-24V DC 2A वर्तमान गति पल्स सिग्नल आउटपुट मोटर नियंत्रक Arduino BLDC मोटर ड्राइवर 12-24V DC 2A वर्तमान गति पल्स सिग्नल आउटपुट मोटर नियंत्रक

बड़ी छवि :  Arduino BLDC मोटर ड्राइवर 12-24V DC 2A वर्तमान गति पल्स सिग्नल आउटपुट मोटर नियंत्रक

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JUYI
मॉडल संख्या: JYQD-V6.7
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: Negotiable
पैकेजिंग विवरण: पीई बैग + गत्ते का डिब्बा
प्रसव के समय: 5-10 दिनों
भुगतान शर्तें: टी/टी, एल/सी, पेपैल
आपूर्ति की क्षमता: 1000sets / दिन

Arduino BLDC मोटर ड्राइवर 12-24V DC 2A वर्तमान गति पल्स सिग्नल आउटपुट मोटर नियंत्रक

वर्णन
कार्यरत वोल्टेज: DC12-24V वर्किंग करंट: 2ए
गति नियंत्रण: पीडब्लूएम या 0-5 वी स्पीड पल्स सिग्नल आउटपुट: हाँ
रंग: हरा मॉडल संख्या: JYQD-V6.7
हाई लाइट:

ब्रशलेस मोटर कंट्रोलर

,

ब्रशलेस डीसी मोटर ड्राइवर

,

Arduino BLDC मोटर ड्राइवर

JYQD-V6.7 सेंसरलेस BLDC मोटर के लिए Arduino BLDC मोटर ड्राइवर 12-24VDC 2A वर्तमान

मॉडल संख्याःJYQD-V6.7
ऑपरेटिंग तापमानः -20°C से 85°C
ऑपरेटिंग वोल्टेज:12-24 वीडीसी
चालू कार्य करंटः 2A
पीडब्ल्यूएम गति नियंत्रण पीडब्ल्यूएम आवृत्ति:1-20KHZ; कार्य चक्र 0-100%
एनालॉग वोल्टेज गति विनियमनः0-5V
स्पीड पल्स सिग्नल आउटपुटःहाँ

आवेदन नोट्सः


1कृपया पुष्टि करें कि मोटर के वोल्टेज और शक्ति पैरामीटर निर्दिष्ट ड्राइवर बोर्ड की सीमा से अधिक नहीं हैं।


2यह बीएलडीसी मोटर ड्राइवर बोर्ड 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए उपयोग किया जाता है, लेकिन सीधे सभी 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए सूट नहीं है।यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे स्टार्टिंग जिट, रिवर्स करते समय, मोटर नोलोड वर्किंग करंट बहुत बड़ा है, गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ शुरू नहीं किया जा सकता है।) ग्राहक सर्वोत्तम ड्राइविंग प्रभाव प्राप्त करने के लिए वास्तविक स्थिति के अनुसार ड्राइवर बोर्ड के प्रतिरोध और क्षमता को समायोजित कर सकते हैं (समायोजन कैसे करें इसके लिए अनुलग्नक देखें)


3. JYQD-V6.7 BLDC मोटर ड्राइवर बोर्ड आवास और हीटसिंक के बिना नंगे बोर्ड है। यदि मोटर की शक्ति 36W से कम है, तो इसे हीटसिंक जोड़ने की आवश्यकता नहीं है,यह केवल सामान्य वेंटिलेशन और अच्छी तरह से इन्सुलेशन सुनिश्चित करने की जरूरत है.





वायरिंग आरेख

Arduino BLDC मोटर ड्राइवर 12-24V DC 2A वर्तमान गति पल्स सिग्नल आउटपुट मोटर नियंत्रक 0


5V-----ड्राइवर बोर्ड का आंतरिक आउटपुट वोल्टेज
एससी---- मोटर गति पल्स सिग्नल आउटपुट पोर्ट, 5V पल्स सिग्नल.

1नियंत्रण पोर्ट
Z/F---- घुमावदार दिशा नियंत्रण बंदरगाहों. कनेक्ट 5V उच्च स्तर या कोई कनेक्ट है आगे की दिशा, कनेक्ट 0 वी कम स्तर या कनेक्ट करने के लिए GND विपरीत दिशा है.
वीआर----गति नियंत्रण पोर्ट. एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5V, इनपुट प्रतिरोध 20K ओम है, GND के साथ कनेक्ट जब इनपुट पीडब्ल्यूएम गति विनियमन, पीडब्ल्यूएम आवृत्तिः 1-20KHZ; ड्यूटी चक्र 0-100%
जीएनडीड्राइव बोर्ड के आंतरिक नियंत्रण के लिए प्रयोग किया जाता है

2पावर पोर्ट
एमए----मोटर चरण ए
एमबी---- मोटर चरण बी
एमसी---- मोटर चरण सी
जीएनडी----डीसी-
वीसी---- डीसी +

3. यदि ड्राइवर बोर्ड मोटर से 50 सेमी से अधिक की दूरी पर है, तो आश्रित तारों का उपयोग करें, अन्यथा यह असामान्य ड्राइविंग का कारण बन सकता है, जो सामान्य उपयोग को प्रभावित करता है।

4नियंत्रण पोर्ट दूरीः 2.54 मिमी,पावर पोर्ट दूरीः2.54 मिमी

5ड्राइवर MOSFET और हीटसिंक या इंस्टॉलेशन प्लेट के बीच की इन्सुलेशन पर ध्यान दें।


आयामी चित्र
Arduino BLDC मोटर ड्राइवर 12-24V DC 2A वर्तमान गति पल्स सिग्नल आउटपुट मोटर नियंत्रक 1
Arduino BLDC मोटर ड्राइवर 12-24V DC 2A वर्तमान गति पल्स सिग्नल आउटपुट मोटर नियंत्रक 2

JYQD-V6.7 उपयोगकर्ता मैनुअल डाउनलोड करें
